Рукава Gates с оплеточным армированием

EN 853 2SN - PolarFlex мин. темп. -57°C

280 бар — Макс. темп. +121 °C

280 бар - макс. темп. +121°C - оболочка MegaTuff

280 бар — Макс. темп. +100 °C

SAE 100R1 — Макс. темп. +135°C

EN 853 2SN — Макс. темп. +135 °C

225 бар — Макс. темп. +121 °C

EN 853 2SN - макс. темп +135°C - оболочка MegaTuff

225 бар - макс. темп. +121°C - оболочка MegaTuff

стандарт EN 853 2SN, макс. темп. +149°C

EN 857 2SC - Сдвоенный рукав


XtraTuff Plus Cover

SAE 100R16 — с оболочкой XtraTuff Plus
Ассортимент рукавов Gates с оплеточным армированием
Шланг G2L с оплеточным армированием: EN 853 2SN - PolarFlex мин. темп. -57°C
Шланг G2L с оплеточным армированием: EN 853 2SN - PolarFlex мин. темп. -57°C рекомендуется для использования в маслопроводах гидросистем высокого давления при очень низких температурах. Соответствует требованиям стандартов SAE 100R2, ISO1436 2SN R2 и EN 853 2SN или превосходит такие требования. Соответствует требованиям стандарта Mil-DTL-13531 для типа II класса B. Огнестойкость соответствует требованиям MSHA 2G. Рекомендованные фитинги: резьбозажимные, типа T (от -4 до -24), GlobalSpiral, GlobalSpiral Plus, MegaCrimp.
Шланг G2L совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти.
Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.
Шланг Gates G2L с оплеточным армированием
Тип: EN 853 2SN - PolarFlex®
Размеры от -4 до -20 аттестованы с MegaCrimp®; размеры от -24 до -32 аттестованы с GlobalSpiral™ Plus.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -57°C до +100°C
от -70°F до +212°F
Размер: 1/4 до 2 дюйма.
Шланг M4K-XTF с оплеточным армированием: 280 бар – оболочка XtraTuff®
Шланг M4K-XTF с оплеточным армированием: 280 бар – оболочка XtraTuff® рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандартов ISO 18752 Grade B, SAE 100R19 и ISO11237 R19. Рекомендованные фитинги: GlobalSpiral™, MegaCrimp®, фитинги B из нержавеющей стали (от -4 до -8), фитинги S из нержавеющей стали (-12 до -16).
Шланг M4K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти.
Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.

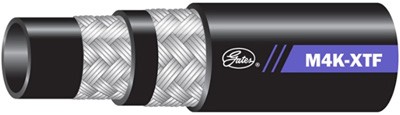

Шланг Gates M4K-XTF с оплеточным армированием
Тип: M4K-XTF
50 % радиуса изгиба EN 857 2SC и 40 % радиуса изгиба по EN 853 2SN при расчетном рабочем давлении.
Альтернатива спиральным шлангам в линиях высокого давления, где требуется гибкость.
Типы сертификации: DNV, GL, LR, BV и ABS.
Подтверждено испытаниями с использованием фитингов MegaCrimp®.
Рабочее давление: 28 МПа.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 3/4".
Высокотемпературный масляный шланг MegaTech® 1000: SAE J1405
Высокотемпературный масляный шланг MegaTech® 1000: SAE J1405 рекомендуется для пневматических тормозов, линий возврата горячего масла под давлением и линий масляных (воздушных) ротационных компрессоров. Соответствует требованиям Министерства транспорта США (FMVSS 106-74) и стандарта SAE J1402 для рукавов пневматических тормозов (-4, 6, 8, 10), требованиям стандарта SAE J1405 по эксплуатационным качествам систем трансмиссионных масел высокой температуры и систем масляной высокотемпературной смазки, в которых используются минеральные масла. Не рекомендуется использовать для бензина или дизельного топлива. Рекомендованные фитинги: MegaCrimp, фитинги B из нержавеющей стали (-4), фитинги S из нержавеющей стали (от -6 до -20). Очень хорошая устойчивость воздействию озона и окружающей среды.

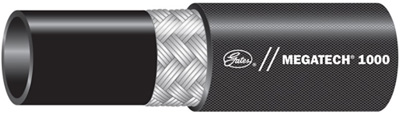

Высокотемпературный масляный шланг Gates MegaTech® 1000: SAE J1405
Тип: MegaTech® 1000: SAE J1405
Шланг MegaTech® совместим с широким рядом жидкостей, таких как гидравлическое масло, жидкости на основе эфиров фосфорной кислоты, синтетические сложноэфирные масла.
Шланги MegaTech 1000 имеют ЧЕРНУЮ оболочку с текстильной оплеткой.
Размеры от -4 до -20 аттестованы с MegaCrimp®.
Рабочее давление: 7 МПа.
Рабочая температура:
от -40°C до +150°C
от -40°F до  +302°F
Воздух:
от -40°C до +121°C
от -40°F до +250°F
Жидкости на основе эфиров фосфорной кислоты:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 1 1/4".
Шланг M3K-XTF с оплеточным армированием: 225 бар – оболочка XtraTuff®
Шланг M3K-XTF с оплеточным армированием: 225 бар – оболочка XtraTuff® рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превышает требования стандартов ISO 18752 Grade B, SAE 100R17 и ISO11237 R17 по рабочему давлению и стандарта EN 857 1SC по минимальному радиусу изгиба и эксплуатационным характеристикам. Рекомендованные фитинги: GlobalSpiral™ (от -6 до -16), MegaCrimp®, фитинги B из нержавеющей стали.
Шланг M3K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.

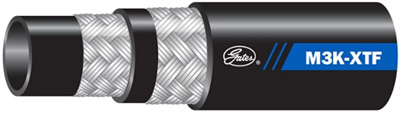

Шланг Gates M3K-XTF с оплеточным армированием
Тип: M3K-XTF
70% радиуса изгиба EN 857 1SC/2SC и 50% радиуса изгиба EN 853 1SN/2SN при расчетном рабочем давлении.
Шланг Mega3000 XtraTuff® рассчитан на рабочее давление 3250 фт/кв. дюйм и давление разрыва 13 000 фт/кв. дюйм для всех внутренних диаметров.
Типы сертификации: DNV, GL, LR, BV и ABS.
Подтверждено испытаниями с использованием фитингов MegaCrimp®.
Рабочее давление: 22,5 МПа.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 1".
Шланг M4K-MTF с оплеточным армированием: 280 бар – оболочка MegaTuff®
Шланг M4K-MTF с оплеточным армированием: 280 бар – оболочка MegaTuff® рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандартов ISO 18752 Grade B, SAE 100R19 и ISO11237 R19. Рекомендованные фитинги: GlobalSpiral™, MegaCrimp®, фитинги B из нержавеющей стали (от -4 до -8), фитинги S из нержавеющей стали (-12 & -16).
Шланг M4K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.

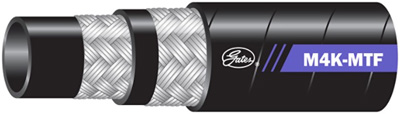

Шланг Gates M4K-MTF с оплеточным армированием
Тип: M4K-MTF
50 % радиуса изгиба EN 857 2SC и 40 % радиуса изгиба по EN 853 2SN при расчетном рабочем давлении.
Альтернатива спиральным шлангам в линиях высокого давления, где требуется гибкость.
Типы сертификации: DNV, GL, LR, BV и ABS.
Аттестован с MegaCrimp®.
Рабочее давление: 28 МПа.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 3/4".
Шланг MXT™ с оплеточным армированием: SAE 100R16
Шланг MXT™ с оплеточным армированием: SAE 100R16 разработан для применения в новых проектах наших заказчиков и для использования в сложных условиях эксплуатации. Использовав новейшие достижения материаловедения, оригинальные процессы и конструкцию, на которую подана патентная заявка, компания Gates предлагает сегодня инновационное гидравлическое решение, обеспечивающее более высокую гибкость, прочность и снижение веса. Прочное, обладающее отличными характеристиками армирование и высококачественный каучук, обладающий высокой устойчивостью к истиранию, делают гидравлический рукав MXT™, эксплуатационные качества которого превосходят требования отраслевых стандартов, универсальным решением для гидравлических систем.
Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.
Монтаж быстрее и эргономичнее за счет большей гибкости при меньшем сопротивлении изгибу на 40%.
Многоцелевое решение отвечает требованиям стандартов SAE 100R16, ISO 11237 R16 и EN857 2SC к эксплуатационным характеристикам.
Шланг Gates MXT с оплеточным армированием
Тип: MXT™
Совместим с фитингами Gates MegaCrimp® и обжимными станками Gates, обеспечивая комплексное решение для гидравлической системы.
Оптимизация товарно-материальных запасов ввиду универсальности шланга.
Огнестойкость соответствует требованиям MSHA.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Шланг с проволочной оплеткой P1T - 120 бар
Гидравлические системы управления, используемые в ограниченных пространствах в промышленной, строительной и сельскохозяйственной технике, с превосходной обратной связью.
Рабочая температура: от -40°C до +100°C непрерывно и +120°C периодически.
Превосходная система с обратной связью с минимальным расширением под воздействием давления.
Разработана для обеспечения высокой устойчивости шлангов к истиранию.
Шланг с проволочной оплеткой Gates P1T - 120 бар
Тип: P1T - 120 бар
Очень высокая гибкость, небольшой вес и чрезвычайно компактные радиусы изгиба. Превосходная устойчивость к образованию перегибов.
Совместимость с компактными муфтами серии P1T.
Протестирован с использованием свыше 1 миллиона импульсных циклов.
Стандарт: Собственная разработка Gates.
Рабочее давление: 12 МПа.
Коэффициент безопасности: 4:1.
Размер: от 3/16" до 3/8".
Шланг с проволочной оплеткой IA5600 - 385 бар - ISO 18752 тип AC
Шланг с проволочной оплеткой IA5600 - 385 бар - ISO 18752 тип AC. Простота прокладки и монтажа в ограниченном рабочем пространстве. 70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении. Превосходит требования ISO 18752 для типа AC по импульсному ресурсу для 200 000 циклов.
Шланг с проволочной оплеткой Gates IA5600
Тип: IA5600 - 385 бар - ISO 18752 тип AC
Рабочая температура: от -40°C до +100°C непрерывно и +121°C периодически.
Рукав для горячего масла MegaTech® 500: SAE J1405
Рукав для горячего масла MegaTech® 500: SAE J1405 рекомендуется для линий систем пневматических тормозов, возврата горячего масла под давлением и масляных (воздушных) компрессоров. Отвечает требованиям SAE J1405 по эксплуатационным качествам для высокотемпературных систем трансмиссионных и смазочных масел, где используются минеральные масла. Не рекомендуется использовать для бензина или дизельного топлива. Рекомендуемые фитинги: GL, GlobalSpiral Plus (-24 & -32), фитинги S из нержавеющей стали (-24 & -32). Размеры -24 и -32 аттестованы с GlobalSpiral Plus ; -40 с GL. Очень хорошая устойчивость воздействию озона и окружающей среды.
Рукав для горячего масла Gates MegaTech 500
Тип: MegaTech® 500: SAE J1405
Размеры -24 и -32 аттестованы с GlobalSpiral Plus ; -40 с GL.
Для водяных эмульсий см. таблицу предельных значений температуры.
Рабочая температура:
-40°C до +150°C
-40°F до +302°F
Воздух:
-40°C до +121°C
-40°F до +250°F
Жидкости на основе эфиров фосфорной кислоты:
-40°C до +100°C
-40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1 1/2" до 3".
Шланг M3K-MTF с оплеточным армированием: 225 бар – оболочка MegaTuff®
Шланг M3K-MTF с оплеточным армированием: 225 бар – оболочка MegaTuff® рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превышает требования стандартов ISO 18752 Grade B, SAE 100R17 и ISO11237 R17 по рабочему давлению и стандарта EN 857 1SC по минимальному радиусу изгиба и эксплуатационным характеристикам. Рекомендованные фитинги: GlobalSpiral™ (от -6 до -16), MegaCrimp®, фитинги B из нержавеющей стали.
Шланг M3K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.

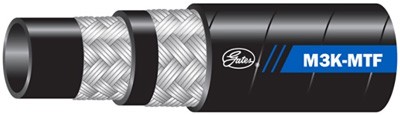

Шланг Gates M3K-MTF с оплеточным армированием
Тип: M3K-MTF с оплеточным армированием: 225 бар – оболочка MegaTuff®
70% радиуса изгиба EN 857 1SC/2SC и 50% радиуса изгиба EN 853 1SN/2SN при расчетном рабочем давлении.
Шланг Mega3000 MegaTuff® рассчитан на рабочее давление 3250 PSI (22,4 МПа) и давление разрыва 13 000 PSI (89,6 МПа) для всех внутренних диаметров.
Типы сертификации: DNV, GL, LR, BV и ABS.
Аттестован с MegaCrimp®.
Рабочее давление: 22,5 МПа.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4 до 1 дюйм.
Шланг M4K с оплеточным армированием: 280 бар
Шланг M4K с оплеточным армированием: 280 бар рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандартов ISO 18752 Grade B, SAE 100R19 и ISO11237 R19. Рекомендованные фитинги: GlobalSpiral™, MegaCrimp®, фитинги B из нержавеющей стали (от -4 до -8), фитинги S из нержавеющей стали (-12 до -16).
Шланг M4K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти.
Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.
Огнестойкость соответствует требованиям MSHA 2G.
Шланг Gates M4K с оплеточным армированием
Тип: M4K
Улучшенные эксплуатационные характеристики, повышенная гибкость, простота прокладки и монтажа в мобильных и стационарных гидравлических системах.
50 % радиуса изгиба EN 857 2SC и 40 % радиуса изгиба по EN 853 2SN при расчетном рабочем давлении.
Альтернатива спиральным шлангам в линиях высокого давления, где требуется гибкость.
Типы сертификации: DNV, GL, LR, BV и ABS.
Подтверждено испытаниями с использованием фитингов MegaCrimp®.
Рабочее давление: 28 МПа.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 3/4".
Шланг M4KH с оплеточным армированием: 280 бар — Макс. темп. +121 °C
Шланг M4KH с оплеточным армированием: 280 бар — Макс. темп. +121 °C Рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандартов ISO 18752 Grade C, SAE 100R19 и ISO11237 R19. Рекомендованные фитинги: GlobalSpiral™, MegaCrimp®, фитинги B из нержавеющей стали (от -4 до -8), фитинги S из нержавеющей стали (-12 до -16).
Шланг M4KH совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти.
Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.
Огнестойкость соответствует требованиям MSHA 2G.
Сертификат соответствия стандарту EN 45545-2, общепринятым в мире требованиям к пожарной безопасности железнодорожного транспорта.
Шланг Gates M4KH с оплеточным армированием
Тип: M4KH
Улучшенные эксплуатационные характеристики, повышенная гибкость, простота прокладки и монтажа в мобильных и стационарных гидравлических системах.
Минимальный радиус изгиба M4KH меньше, чем установлено стандартом SAE 100R19 при рабочем давлении 4000 PSI (27,6 МПа) для всех внутренних диаметров.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Альтернатива спиральным шлангам в линиях высокого давления, где требуется гибкость.
Аттестован с MegaCrimp®.
Рабочее давление: 28 МПа.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -40°C до +121°C
от -40°F до +250°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 3/4".
Шланг с оплеточным армированием M4KH-MTF: 280 бар - макс. темп. +121°C - оболочка MegaTuff®
Шланг с оплеточным армированием M4KH-MTF: 280 бар - макс. темп. +121°C - оболочка MegaTuff®  рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандартов ISO 18752 Grade C, SAE 100R19 и ISO11237 R19. Рекомендованные фитинги: GlobalSpiral, MegaCrimp, фитинги B из нержавеющей стали (от -4 до -8), фитинги S из нержавеющей стали (-12 & -16).
Шланг M4KH совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.

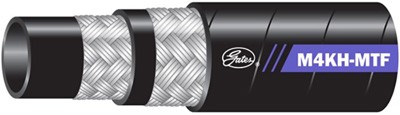

Шланг с оплеточным армированием Gates M4KH-MTF
Тип: M4KH-MTF
Специальная оболочка MegaTuff® компании Gates обеспечивает в 300 раз большую устойчивость к истиранию, чем стандартная оболочка M4KH в соответствии с ISO 6945, а также обладает превосходной устойчивостью к воздействию озона и атмосферных условий.
Улучшенные эксплуатационные характеристики, повышенная гибкость, простота прокладки и монтажа в мобильных и стационарных гидравлических системах.
Минимальный радиус изгиба M4KH-MTF меньше, чем установлено стандартом SAE 100R19 при рабочем давлении 4000 PSI (27,6 МПа) для всех внутренних диаметров.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Альтернатива спиральным шлангам в линиях высокого давления, где требуется гибкость.
Аттестован с MegaCrimp®.
Рабочее давление: 28 МПа.
Диапазон температур:
от -40°C до +121°C
от -40°F до +250°F
Коэффициент безопасности: 4:1.
Размер: 1/4-3/4".
Шланг M4KL с оплеточным армированием: 280 бар — Макс. темп. +100 °C
Шланг M4KL с оплеточным армированием: 280 бар — Макс. темп. +100 °C рекомендуется для использования в гидравлических системах сверхвысокого давления при низких температурах. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандартов SAE 100R19 и ISO11237 R19. Рекомендованные фитинги: GlobalSpiral™ (-16), MegaCrimp®, фитинги B из нержавеющей стали (от -4 до -8), фитинги S из нержавеющей стали (-12 до -16).
Рукав M4KL совместим с биоразлагающимися гидравлическими жидкостями типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.
Шланг Gates M4KL с оплеточным армированием
Тип: Шланг M4KL с оплеточным армированием: 280 бар — Макс. темп. +100 °C
Улучшенные эксплуатационные характеристики, высокая гибкость, простота маршрутизации и монтажа в мобильных и стационарных гидравлических системах в условиях очень низких температур.
Минимальный радиус изгиба M4KL меньше, чем установлено стандартом SAE 100R19, при постоянном рабочем давлении 4000 PSI (27,6 МПа) для всех внутренних диаметров.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Альтернатива спиральным шлангам в линиях высокого давления, где требуется гибкость.
Устойчив к растрескиванию оболочки при низких температурах и малом радиусе изгиба.
Подтверждено испытаниями с использованием фитингов MegaCrimp®.
Рабочее давление: 28 МПа.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -57°C до +100°C
от -70°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 3/4".
Шланг M5K с оплеточным армированием: 350 бар
Шланг M5K с оплеточным армированием: 350 бар рекомендуется для гидравлических линий высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандарта ISO 18752 Grade B. Рекомендуемые фитинги: GlobalSpiral™, MegaCrimp®, фитинги B из нержавеющей стали.
Шланг M5K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.
Шланг Gates M5K с оплеточным армированием
Тип: Шланг M5K с оплеточным армированием: 350 бар
Обеспечивает меньший, по сравнению со стандартом, минимальный радиус изгиба и более высокую гибкость для удобства монтажа.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Типы сертификации: DNV, GL, LR и BV.
Стандарты: Собственная разработка Gates.
Аттестован с MegaCrimp®.
Рабочее давление: 35 МПа.
Оболочка: Отвечает требованиям MSHA.
Temperature Range:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4 до 1/2 дюйма.

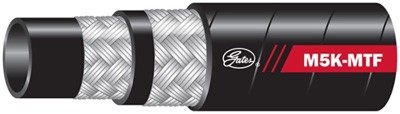

Шланг с оплеточным армированием M5K-MTF: 350 бар – оболочка MegaTuff®
Шланг с оплеточным армированием M5K-MTF: 350 бар – оболочка MegaTuff® рекомендуется для гидравлических линий высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандарта ISO 18752 Grade B. Рекомендуемые фитинги: GlobalSpiral, MegaCrimp, фитинги B из нержавеющей стали.
Шланг M5K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.
Шланг с оплеточным армированием Gates M5K-MTF
Тип: M5K-MTF
Обеспечивает меньший, по сравнению со стандартом, минимальный радиус изгиба и более высокую гибкость для удобства монтажа.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Типы сертификации: DNV, GL, LR и BV.
Стандарты: Собственная разработка Gates.
Аттестован с MegaCrimp®.
Рабочее давление: 35 МПа.
Диапазон температур:
непрерывно:
от -40°C до +100°C
от -40°F до +212°F
периодически:
+121°C
+250°F
Коэффициент безопасности: 4:1.
Размер: 1/4 до 1/2 дюйма.
Рукав M5K-XTF с оплеточным армированием: 350 бар – оболочка XtraTuff®
Рукав M5K-XTF с оплеточным армированием: 350 бар – оболочка XtraTuff® рекомендуется для гидравлических линий высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандарта ISO 18752 Grade B. Рекомендуемые фитинги: GlobalSpiral, MegaCrimp, фитинги B из нержавеющей стали.
Шланг M5K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.

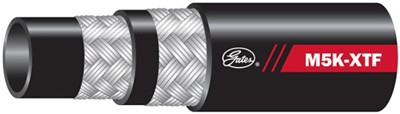

Рукав Gates M5K-XTF с оплеточным армированием
Тип: M5K-XTF
Специальная защитная оболочка XtraTuff® компании Gates обеспечивает в 25 раз большую устойчивость к истиранию по сравнению со стандартным покрытием M5K в соответствии с ISO 6945.
Обеспечивает меньший, по сравнению со стандартом, минимальный радиус изгиба и более высокую гибкость для удобства монтажа.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Типы сертификации: DNV, GL, LR и BV.
Стандарты: Собственная разработка Gates.
Аттестован с MegaCrimp®.
Рабочее давление: 35 МПа.
Диапазон температур:
непрерывно :
от -40°C до +100°C
от -40°F до +212°F
периодически:
+121°C
+250°F
Коэффициент безопасности: 4:1.
Размер: 1/4 до 1/2 дюйма.
Шланг G1H с оплеточным армированием: SAE 100R1 — Макс. темп. +135°C
Шланг G1H с оплеточным армированием: SAE 100R1 — Макс. темп. +135°C рекомендуется для маслопроводов гидросистем высокой температуры и среднего давления, например, моторные отсеки, литейные производства и т.д. Рекомендованные фитинги: PCK (-4 до -16), Global Braid (-4, 10 до -16), MegaCrimp® (-4 до -20), GlobalSpiral™ Plus (-24 до -32).
Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 450 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Соответствует требованиям SAE 100R1 тип АТ или превосходит их. 50 % радиуса изгиба по SAE 100R1 при номинальном рабочем давлении.
Шланг Gates G1H с оплеточным армированием
Тип: Шланг G1H с оплеточным армированием: SAE 100R1 — Макс. темп. +135°C
Размеры от -4 до -20 аттестованы с MegaCrimp®; размеры от -24 до -32 аттестованы с GlobalSpiral™ Plus.
Огнестойкость соответствует требованиям MSHA 2G.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
непрерывно:
от -40°C до +135°C
от -40°F до +275°F
периодически:
+149°C
+300°F
Размер: 1/4" до 2" дюйма.
Шланг G2H с оплеточным армированием: EN 853 2SN — Макс. темп. +135 °C
Шланг G2H с оплеточным армированием: EN 853 2SN — Макс. темп. +135 °C рекомендуется для маслопроводов гидросистем высокой температуры и высокого давления, например, моторные отсеки, литейные производства и т.д. Соответствует требованиям стандартов SAE 100R2, ISO1436 2SN R2 и EN 853 2SN или превосходит такие требования. Муфты: присоединяемые типа T (-20 и -24), GlobalSpiral™ (-20), GlobalSpiral™ Plus (-24 и -32), MegaCrimp® (-20), фитинги B из нержавеющей стали.
Шланг G2H совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти и фосфатэфирами.
Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.

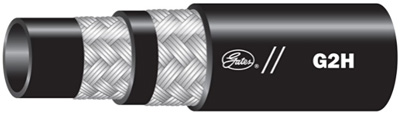

Шланг Gates G2H с оплеточным армированием
Тип: G2H
Размер от -20 аттестован с MegaCrimp®; размеры от -24 до -32 аттестованы с GlobalSpiral™ Plus.
Огнестойкость соответствует требованиям MSHA 2G.
Оболочка: Черная. Отвечает требованиям MSHA.
Диапазон температур:
непрерывной эксплуатации:
от -40°C до +135°C
от -40°F до +275°F
кратковременно:
+149°C
+300°F
Размер: 1 1/4 до 2 дюйма.
Шланг с оплеточным армированием M3KH: 225 бар — Макс. темп. +121 °C
Шланг с оплеточным армированием M3KH: 225 бар — Макс. темп. +121 °C рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превышает требования стандартов ISO 18752 Grade C, SAE 100R17 и ISO11237 R17 по рабочему давлению и стандарта EN 857 1SC по минимальному радиусу изгиба и эксплуатационным характеристикам. Рекомендованные фитинги: GlobalSpiral™ (от -6 до -16), MegaCrimp®, Power Crimp® (-3), фитинги B из нержавеющей стали.
Шланг M3KH совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.
Шланг с оплеточным армированием Gates M3KH
Тип: M3KH
Высокотемпературный шланг Mega3000® рассчитан на рабочее давление 3250 PSI (22,4 МПа) и давление разрыва 13 000 PSI (89,6 МПа) для всех внутренних диаметров.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Альтернатива спиральным шлангам в линиях высокого давления, где требуется гибкость.
Подтверждено испытаниями с использованием фитингов MegaCrimp®.
Рабочее давление: 22,5 МПа.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -40°C до +121°C
от -40°F до +250°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 1".
Шланг G2 с оплеточным армированием: EN 853 2SN
Шланг G2 с оплеточным армированием: EN 853 2SN рекомендуется для маслопроводов гидросистем высокого давления. Рекомендованные фитинги: присоединяемые типа Т (от -4 до -24), GlobalSpiral™, GlobalSpiral™ Plus, MegaCrimp®, Power Crimp® (только -3), фитинги B из нержавеющей стали. Шланг G2 совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.

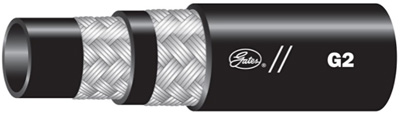

Шланг Gates G2 с оплеточным армированием
Тип: G2
Размеры от -4 до -20 аттестованы с MegaCrimp®; размеры -24, -32 аттестованы с GlobalSpiral™ Plus.
Стандарты: Превышает требования стандартов ISO 1436 2SN R2ATS. EN 853 2SN. SAE 100R2AT.
Огнестойкость соответствует требованиям MSHA 2G.
50 % радиуса изгиба по SAE 100R2 при номинальном рабочем давлении.
Типы сертификации: DNV, GL, LR, BV и ABS.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Размер: 1/4 до 2 дюйма.
Шланг G1 с оплеточным армированием: EN 853 1SN
Шланг G1 с оплеточным армированием: EN 853 1SN рекомендуется для линий гидросистем среднего давления. Соответствует требованиям стандартов SAE 100R1 типа S и ISO 1436 1SN R1, а также требованиям стандарта EN 853 1SN по эксплуатационным качествам, или превосходит их. Рекомендованные фитинги: резьбозажимные фитинги типа Т, GlobalSpiral™ (от -6 до -20), GlobalSpiral™ Plus (-24 и -32), MegaCrimp®, Power Crimp® (-3), Power Crimp® Grease (-3), фитинги B из нержавеющей стали (-4, -6, -8, -10, -12, -20, -32). Рукав G1 совместим с биоразлагающимися гидравлическими жидкостями типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 450 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.
Шланг Gates G1 с оплеточным армированием
Тип: G1
Размеры от -4 до -20 аттестованы с MegaCrimp®; размеры -24, -32 аттестованы с GlobalSpiral™ Plus.
Огнестойкость соответствует требованиям MSHA 2G.
50 % радиуса изгиба по SAE 100R1 при номинальном рабочем давлении.
Типы сертификации: DNV, GL, LR, BV и ABS.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -40°C to +100°C
от -40°F to +212°F
Размер: 1/4" до 2" дюйма.
Шланг G2H-MTF с оплеточным армированием: EN 853 2SN - макс. темп +135°C - оболочка MegaTuff®
Шланг G2H-MTF с оплеточным армированием: EN 853 2SN - макс. темп +135°C - оболочка MegaTuff® рекомендуется для маслопроводов гидросистем высокой температуры +135°C (+275°F) и высокого давления, например, моторные отсеки, литейные производства и т.д. Соответствует требованиям стандартов SAE 100R2, ISO1436 2SN R2 и EN 853 2SN или превосходит такие требования. Муфты: присоединяемые типа T (-20 и -24), GlobalSpiral (-20), GlobalSpiral Plus (-24 и -32), MegaCrimp (-20), фитинги B из нержавеющей стали.
Шланг G2H совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти и фосфатэфирами.
Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.

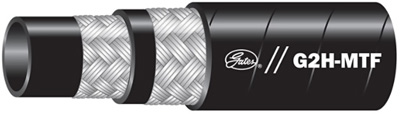

Шланг Gates G2H-MTF с оплеточным армированием
Тип: G2H-MTF
Специальная оболочка MegaTuff® компании Gates обеспечивает в 300 раз большую устойчивость к истиранию, чем стандартная оболочка G2H в соответствии с ISO 6945, а также обладает превосходной устойчивостью к воздействию озона и атмосферных условий.
Размер от -20 аттестован с MegaCrimp®; размеры от -24 до -32 аттестованы с GlobalSpiral Plus.
Огнестойкость соответствует требованиям MSHA 2G.
Диапазон температур:
непрерывно:
от -40°C до +135°C
от -40°F до +275°F
периодически:
+149°C
+300°F
Размер: 1 1/4 до 2 дюйма.
Шланг с оплеточным армированием M3KH-MTF: 225 бар - макс. темп. +121°C - оболочка MegaTuff®
Шланг с оплеточным армированием M3KH-MTF: 225 бар - макс. темп. +121°C - оболочка MegaTuff® рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превышает требования стандартов ISO 18752 Grade C, SAE 100R17 и ISO11237 R17 по рабочему давлению и стандарта EN 857 1SC по минимальному радиусу изгиба и эксплуатационным характеристикам. Рекомендованные фитинги: GlobalSpiral (от -6 до -16), MegaCrimp, Power Crimp (-3), фитинги B из нержавеющей стали.
Шланг M3KH совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.

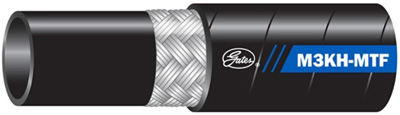

Шланг с оплеточным армированием Gates M3KH-MTF
Тип: M3KH-MTF
Специальная оболочка MegaTuff® компании Gates обеспечивает в 300 раз большую устойчивость к истиранию, чем стандартная оболочка M3K в соответствии с ISO 6945, а также обладает превосходной устойчивостью к воздействию озона и атмосферных условий.
Высокотемпературный шланг M3K-MTF рассчитан на рабочее давление 3250 PSI (22,4 МПа) и давление разрыва 13 000 PSI (89,6 МПа) для всех внутренних диаметров.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Альтернатива спиральным шлангам в линиях высокого давления, где требуется гибкость.
Подтверждено испытаниями с использованием фитингов MegaCrimp®.
Рабочее давление: 22,5 МПа.
Диапазон температур:
от -40°C до +121°C
от -40°F до +250°F
Коэффициент безопасности: 4:1.
Размер: 1/4" до 1".
Рукав для горячего масла MegaTech® 250: SAE J1405
Рукав для горячего масла MegaTech® 250: SAE J1405 рекомендуется для высокотемпературных радиаторов охлаждения трансмиссий, линий возврата горячего масла под давлением и маслопроводов турбокомпрессора. Отвечает требованиям SAE J1405 по эксплуатационным качествам для высокотемпературных систем трансмиссионных и смазочных масел, где используются минеральные масла, или превосходит такие требования. Не рекомендуется использовать для бензина или дизельного топлива.

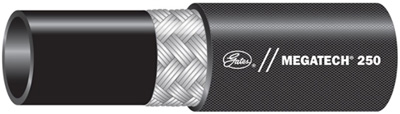

Рукав для горячего масла Gates MegaTech 250
Тип: MegaTech® 250: SAE J1405
Рекомендуемые фитинги: GLP (от -4 до -12), MegaCrimp.
Рабочая температура:
нефтесодержащих продуктов:
от -40°C до +149°C
от -40°F до +300°F
Жидкости на основе эфиров фосфорной кислоты:
от -40°C до +100°C
от -40°F до +212°F
На изделия серии MegaTech® распространяется действие технического стандарта True-Bore ID Gates (+300 °F) для шлангов, имеющих оболочку с текстильной оплеткой.
Шланги MegaTech® 250 имеют ЧЕРНУЮ оболочку с текстильной оплеткой.
Очень хорошая устойчивость воздействию озона и окружающей среды.
Размеры от -4 до -20 аттестованы с MegaCrimp®.
Рабочее давление: 1,7 МПа.
Коэффициент безопасности: 4:1.
Размер: 1/4" до 1 1/4".
Рукав с оплеточным армированием G2XH: стандарт EN 853 2SN, макс. темп. +149°C
Рукав с оплеточным армированием G2XH: стандарт EN 853 2SN, макс. темп. +149°C рекомендован для применения при чрезвычайно высокой температуре в маслопроводах гидросистем высокого давления, например, моторные отсеки, литейные производства и т.д., где требования в отношении давления или температуры превышают требования стандартов SAE 100R2, ISO 1436 2SN R2 и EN 853 2SN, или где необходима устойчивость к воздействию жидкостей на нефтяной основе либо на основе эфиров фосфорной кислоты. Отвечает требованиям стандарта SAE J1942. Рекомендованные фитинги: GlobalSpiral™, GlobalSpiral™ Plus, MegaCrimp®, фитинги B из нержавеющей стали (24 и 32).
Шланг G2XH совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти и фосфатэфирами.
Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты.
Рукав с оплеточным армированием Gates G2XH
Тип: G2XH
Размеры от -4 до -20 аттестованы с MegaCrimp®; размеры от -24 до -32 аттестованы с GlobalSpiral™ Plus.
Характеристики рабочего давления и давления разрыва превышают требования стандарта SAE 100R2.
Огнестойкость соответствует требованиям MSHA 2G.
Синяя оболочка трубки указывает на пригодность к применению в условиях высоких температур.
Оболочка: Синий. Отвечает требованиям MSHA.
Диапазон температур:
от -40°C до +149°C
от -40°F до +300°F
Размер: 1/4" до 2".
Шланг M2T®-XTF с оплеточным армированием: SAE 100R16 — оболочка XtraTuff®
Шланг M2T®-XTF с оплеточным армированием: SAE 100R16 — оболочка XtraTuff® рекомендуется для маслопроводов гидросистем высокого давления. Легко прокладывается и монтируется в стесненных местах. Превосходит требования стандартов SAE 100R16, SAE 100R2, ISO 11237 2SC R16 и ISO 1436 2SN R2, а также требования стандартов EN 857 2SC и EN 853 2SN к эксплуатационным характеристикам. Рекомендованные фитинги: GlobalSpiral (от -6 до -16), MegaCrimp (от -4 до -20) и фитинги B из нержавеющей стали.
Рукав M2T® совместим с биоразлагающимися гидравлическими жидкостями типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытано на 600 000 импульсных циклов при 50% радиусов изгиба согласно EN 857 2SC. Огнестойкость соответствует требованиям MSHA 2G.

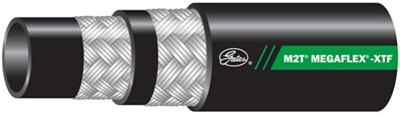

Шланг Gates M2T-XTF с оплеточным армированием
Тип: Шланг M2T®-XTF
Специальная оболочка XtraTuff® компании Gates обладает в 25 раз большей устойчивостью к истиранию, чем стандартная оболочка EFG5K в соответствии с ISO 6945.
Рукав M2T-XTF отличается меньшими габаритными размерами и существенно меньшим радиусом изгиба по сравнению с конкурирующими рукавами R16.
Меньший радиус изгиба, сокращающий длину рукава в сборе для экономии средств.
Подтверждено испытаниями с использованием фитингов MegaCrimp®.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Размер: 1/4" до 2".
Шланг M3K с оплеточным армированием: 225 бар
мированием: 225 бар рекомендуется для маслопроводов гидросистем высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превышает требования стандартов ISO 18752 Grade B, SAE 100R17 и ISO11237 R17 по рабочему давлению и стандарта EN 857 1SC по минимальному радиусу изгиба и эксплуатационным характеристикам. Рекомендованные фитинги: GlobalSpiral™ (от -6 до -16), MegaCrimp®, Power Crimp® (-3), фитинги B из нержавеющей стали.
Шланг M3K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.
Шланг Gates M3K с оплеточным армированием
Тип: M3K
70% радиуса изгиба EN 857 1SC/2SC и 50% радиуса изгиба EN 853 1SN/2SN при расчетном рабочем давлении.
Шланг Mega3000 рассчитан на рабочее давление 3250 PSI и давление разрыва 13 000 PSI для всех внутренних диаметров.
Превосходит требования R17 по рабочему давлению.
Типы сертификации: DNV, GL, LR, BV и ABS.
Аттестован с MegaCrimp®.
Рабочее давление: 22,5 МПа.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Размер: 1/4 до 1 дюйм.
Шланг M2T с оплеточным армированием: SAE 100R16
Шланг M2T® с оплеточным армированием: SAE 100R16 предназначен для маслопроводов гидросистем высокого давления. Легко прокладывается и монтируется в стесненных местах. Превосходит требования стандартов SAE 100R16, SAE 100R2, ISO 11237 2SC R16 и ISO 1436 2SN R2, а также требования стандартов EN 857 2SC и EN 853 2SN к эксплуатационным характеристикам. Рекомендованные фитинги: GlobalSpiral™ (от -6 до -20), GlobalSpiral™ Plus (-24 и -32), MegaCrimp® (от -4 до -20) и фитинги B из нержавеющей стали.
Рукав M2T® совместим с биоразлагающимися гидравлическими жидкостями типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытано на 600 000 импульсных циклов при 50% радиусов изгиба согласно EN 857 2SC. Огнестойкость соответствует требованиям MSHA 2G.

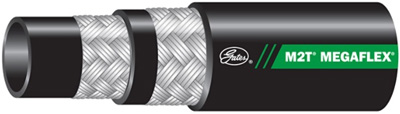

Шланг Gates M2T с оплеточным армированием
Тип: M2T®
Рукав M2T® отличается компактными размерами и существенно меньшим радиусом изгиба по сравнению с конкурирующими рукавами R16.
Меньший радиус изгиба, сокращающий длину рукава в сборе для экономии средств.
Оболочка: Отвечает требованиям MSHA. Устойчивость к воздействию масла и погодных условий.
Аттестован с MegaCrimp®.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Размер: 1/4" до 2".
Шланг M6K с оплеточным армированием: 420 бар
Шланг M6K с оплеточным армированием: 420 бар предназначен для гидравлических линий высокого давления. Простота прокладки и монтажа в очень ограниченном рабочем пространстве. Превосходит требования стандарта ISO 18752 Grade B. Рекомендуемые фитинги: GlobalSpiral™, MegaCrimp®, фитинги B из нержавеющей стали.
Шланг M6K совместим с биоразлагающимися гидравлическими жидкостями, типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытан при 600 000 импульсных циклов, что в три раза превосходит отраслевые стандарты. Огнестойкость соответствует требованиям MSHA 2G.

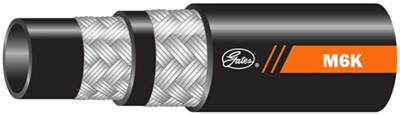

Шланг Gates M6K с оплеточным армированием
Тип: M6K
Обеспечивает меньший, по сравнению со стандартом, минимальный радиус изгиба и более высокую гибкость для удобства монтажа.
70% радиуса изгиба EN 857 2SC и 50% радиуса изгиба EN 853 2SN при расчетном рабочем давлении.
Типы сертификации: DNV, GL, LR и BV.
Стандарты: Собственная разработка Gates.
Подтверждено испытаниями с использованием фитингов MegaCrimp®.
Рабочее давление: 42 МПа.
Оболочка: Отвечает требованиям MSHA.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Коэффициент безопасности: 4:1.
Небольшой вес.
Размер: 1/4".
Высокотемпературный рукав пневматического тормоза TR500 - SAE J1402
Высокотемпературный рукав пневматического тормоза TR500 - SAE J1402 рекомендуется для линий пневматических тормозных систем, линий возврата горячего масла под давлением, линий масляных (воздушных) компрессоров, линий систем охлаждения двигателей и трансмиссии, а также линий смазки. Соответствует регламенту Министерства транспорта США (FMVSS 106-74) и требованиям стандарта SAE J1402 для рукавов линий пневматических тормозных систем (4, 6, 8, 10) или превосходит их. Не рекомендуется использовать для бензина или дизельного топлива.

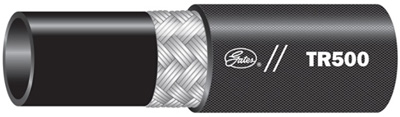

Высокотемпературный рукав пневматического тормоза Gates TR500
Тип: TR500 - SAE J1402
Рекомендованные фитинги: Фитинги GLP (от -4 до -12), фитинги MegaCrimp.
Диапазон температур :
от -40°C до +121°C
от -40°F до +250°F
Шланг CM2T с оплеточным армированием: EN 857 2SC - Сдвоенный рукав
Шланг CM2T с оплеточным армированием: EN 857 2SC - Сдвоенный рукав рекомендуется для подвергающихся значительному абразивному износу линий гидросистемы высокого давления, соединенных вместе для упрощения прокладывания и монтажа. Линий подачи и возврата высокого давления, например, для стрелы крана или при использовании в погрузчиках. ВНИМАНИЕ! В зависимости от применения компания Gates рекомендует иметь минимальную длину разъединения в 250 мм. При разъединении шлангов не вскрывайте армирование шлангов. Рекомендуемые фитинги: GlobalSpiral™, MegaCrimp®.
Сдвоенный шланг CM2T совместим с биоразлагающимися гидравлическими жидкостями типа синтетических эфиров, полигликолями, растительными маслами, а также жидкостями на базе нефти. Превосходные эксплуатационные характеристики при импульсах изгиба: Испытано на 1 000 000 импульсных циклов при 50% радиусов изгиба согласно EN 856 R12 и SAE 100R12 (кроме -32).

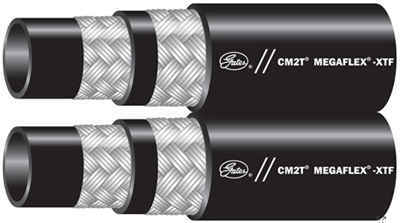

Шланг Gates CM2T с оплеточным армированием
Тип: CM2T
Специальная оболочка XtraTuff® компании Gates обладает в 25 раз большей устойчивостью к истиранию, чем стандартная оболочка CM2T в соответствии с ISO 6945.
Стандарты: Превышает требования стандартов ISO 11237 2SC R16S. EN 857 2SC. SAE 100R16.
Рукав CM2TDL-XTF отличается меньшими габаритными размерами и существенно меньшим радиусом изгиба.
Отсутствует необходимость использования хомутов, так как две линии вулканизированы вместе для образования единого целого.
Огнестойкость соответствует требованиям MSHA 2G.
70 % радиуса изгиба EN 857 2SC при расчетном рабочем давлении.
Превосходные эксплуатационные характеристики при импульсах изгиба.
Аттестован с MegaCrimp®.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F
Размер: 3/8" до 1/2".
Гидравлические шланги постоянного давления Gates PRO ™ серии IA3K
Гидравлические шланги постоянного давления Gates PRO ™ серии IA3K, 3000 фунтов на кв. Дюйм обеспечивают производительность и надежность. Наша линейка профессиональных шлангов, разработанная для менее требовательных гидравлических систем, разработана таким образом, чтобы уравновешивать производительность продукта и инвестиции для повседневного использования. Все размеры обеспечивают стабильную производительность в соответствии с отраслевыми спецификациями SAE и ISO. Квалифицирован для использования с муфтами серии Gates PRO ™ и MegaCrimp®.
Идеально подходит для нетяжелых гидравлических систем среднего давления с низкими требованиями к изгибу.
Соответствует SAE 100R17 и ISO 18752 класс A. Постоянное рабочее давление для всех размеров для упрощения конструкции системы. Соответствует требованиям MSHA по огнестойкости. Изготовлено в соответствии с профессиональными стандартами высокого качества Gates.
Гидравлические шланги постоянного давления Gates PRO ™ серии IA3K
Тип: Gates PRO ™ серии IA3K
Постоянное рабочее давление 3000 фунтов на квадратный дюйм
Рукав MXG™ 4K-XTP with XtraTuff™ Plus Cover
Гидравлический шланг высокого давления MegaSys ™ MXG ™ 4K, созданный с использованием нашей запатентованной технологии проволочной оплетки, легок, очень гибок и рассчитан на ОДИН МИЛЛИОН импульсных циклов - это незаменимая замена для обычных спиральных шлангов. Используя достижения в области материаловедения, опыт проектирования и технологии обработки, мы разработали гидравлический шланг, который превосходит характеристики проволочно-спиральных конструкций, но имеет меньший вес и гибкость, обусловленные технологией проволочной оплетки Gates. Крышка XtraTuff ™ Plus на шланге MXG ™ 4K обеспечивает в 25 раз большую стойкость к истиранию по сравнению со стандартными покрытиями, а также впечатляющую стойкость к озону.
Превосходит эксплуатационные критерии ISO 18752 280DC, SAE 100R12, EN856 R12 и ISO 3862 R12; размер -16 также соответствует стандарту EN856 4SP. Также превосходит спецификации проволочной оплетки SAE 100R19.
Компактная конструкция с превосходной гибкостью и меньшим усилием изгиба для более быстрой и эргономичной установки (усилие изгиба на 40% лучше, а внешний диаметр на 8% меньше). Использует муфты Gates GS GlobalSpiral ™ для импульсной работы 1 000 000 циклов; совместим с Gates Crimpers.
Рукав Gates MXG™ 4K-XTP with XtraTuff™ Plus Cover
Тип: MXG™ 4K-XTP with XtraTuff™ Plus Cover
Диапазон температур: от -40 ° C до + 121 ° C (от -40 ° F до + 250 ° F).
Рукав с проволочной оплеткой MXT-XTP — SAE 100R16 — с оболочкой XtraTuff™ Plus
MXT-XTP обладает теми же свойствами, что и MXT, с добавлением оболочки XtraTuff™ Plus, которая обеспечивает в 5 раз более высокую устойчивость к истиранию, чем стандартные оболочки, а также повышенную устойчивость к воздействию озона. MXT-XTP разработан для применения в новых проектах наших заказчиков и для использования в сложных условиях эксплуатации. Использовав новейшие достижения материаловедения, оригинальные процессы и конструкцию, на которую подана патентная заявка, Gates предлагает решение в области гидравлики, обеспечивающее более высокую гибкость, прочность и снижение веса.
Все характеристики MXT, а также защита от абразивного износа и устойчивость к воздействию озона.
Испытан при 600 000 импульсных циклов, что в 3 раза превосходит отраслевые стандарты.
Монтаж быстрее и эргономичнее за счет большей гибкости при меньшем сопротивлении изгибу на 40%.
Многоцелевое решение отвечает требованиям стандартов SAE 100R16, ISO 11237 R16 и EN857 2SC к эксплуатационным характеристикам.
Рукав с проволочной оплеткой Gates MXT-XTP
Тип: MXT-XTP — SAE 100R16 — с оболочкой XtraTuff™ Plus
Оболочка: Черный синтетический каучук; гладкая оболочка. Оболочка XtraTuff™ Plus обеспечивает в 25 раз более высокую устойчивость к истиранию по сравнению со стандартной оболочкой и устойчивость к воздействию озона.
Соответствует требованиям SAE 100R16 и 100R17* по габаритным размерам и производительности; соответствует требованиям SAE 100R2 и SAE 100R19* по производительности; соответствует требованиям EN 853 2SN и EN 857 2SC по производительности (*Применяется только к размерам до -12 включительно для SAE 100R17 и до -8 включительно для SAE 100R19).
Совместим с фитингами Gates MegaCrimp® и обжимными станками Gates, обеспечивая комплексное решение для гидравлической системы.
Оптимизация товарно-материальных запасов благодаря универсальности шланга.
Огнестойкость соответствует требованиям MSHA.
Заявки на патенты находятся на рассмотрении в США.
Диапазон температур:
от -40°C до +100°C
от -40°F до +212°F.
Телефон: +7 (499) 322-91-34
для звонков из Казахстана: +7 (717) 269-69-54
Почта: zapros@flotomashina.ru
Комплексные поставки промышленного и электротехнического оборудования
Назад к содержимому
